Berechnungshilfe verwinkelter Raum

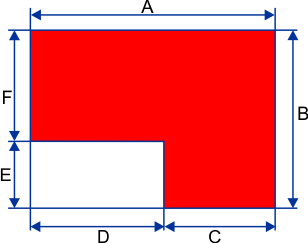

1. Messen Sie die Abmessung des Raumes (A,B,C,D,E,F)

 Planungshilfe verwinkelter Raum

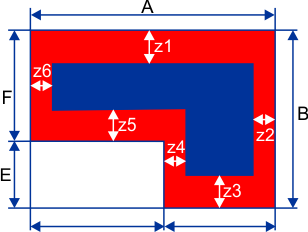

2. Legen Sie den Randbereich fest (z1, z2, z3, z4, z5, z6)

Empfehlung: Randzone von 60 cm als Stellfläche für Möbel, da unter Möbeln nicht geheizt werden muss.

Planungshilfe verwinkelter Raum

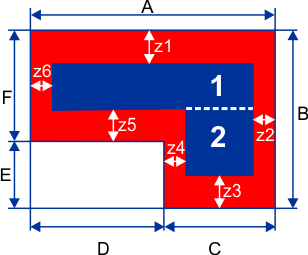

3. Einteilung der zu beheizenden Fläche in Rechtecke (1,2)

Planungshilfe verwinkelter Raum

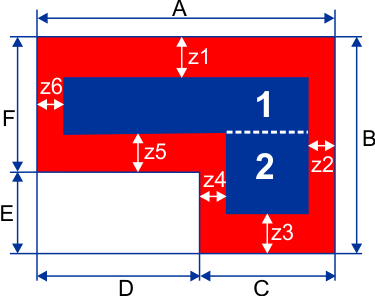

4. Berechnung der zu beheizenden Fläche 1

Planungshilfe verwinkelter Raum

Fläche 1 = Breite 1 x Höhe 1
Breite 1 = A - z6 - z2
Höhe 1 = F - z1 - z5

5. Berechnung der zu beheizenden Fläche 2

Planungshilfe verwinkelter Raum

Fläche 2 = Breite 2 x Höhe 2
Breite 2 = C - z4 - z2
Höhe 2 = E - z3 + z5



Heizfläche = Fläche 1 + Fläche 2



Planungshilfe als PDF zum download
